产品介绍

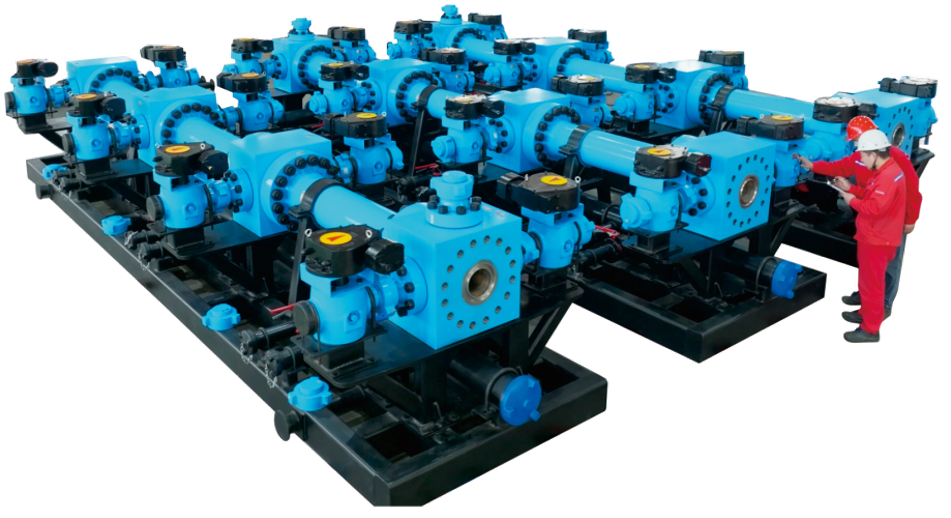

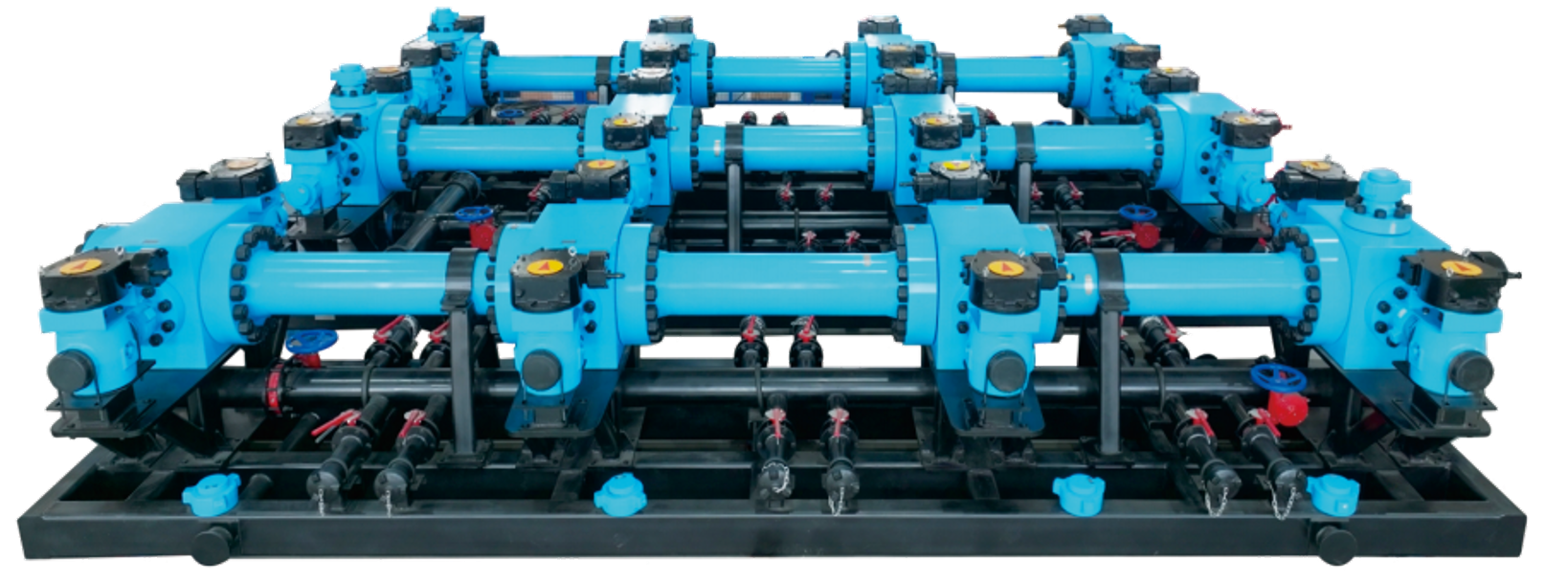

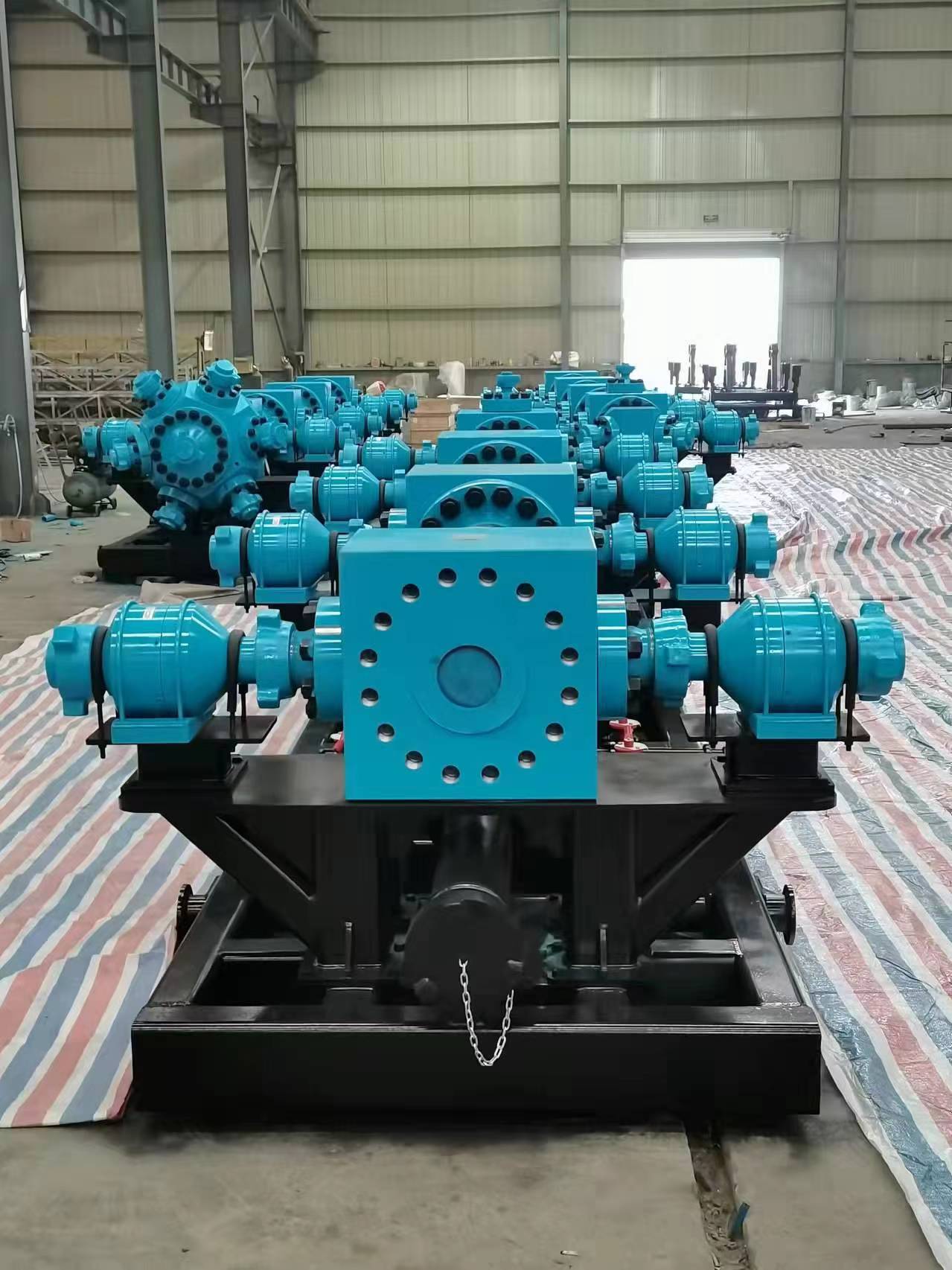

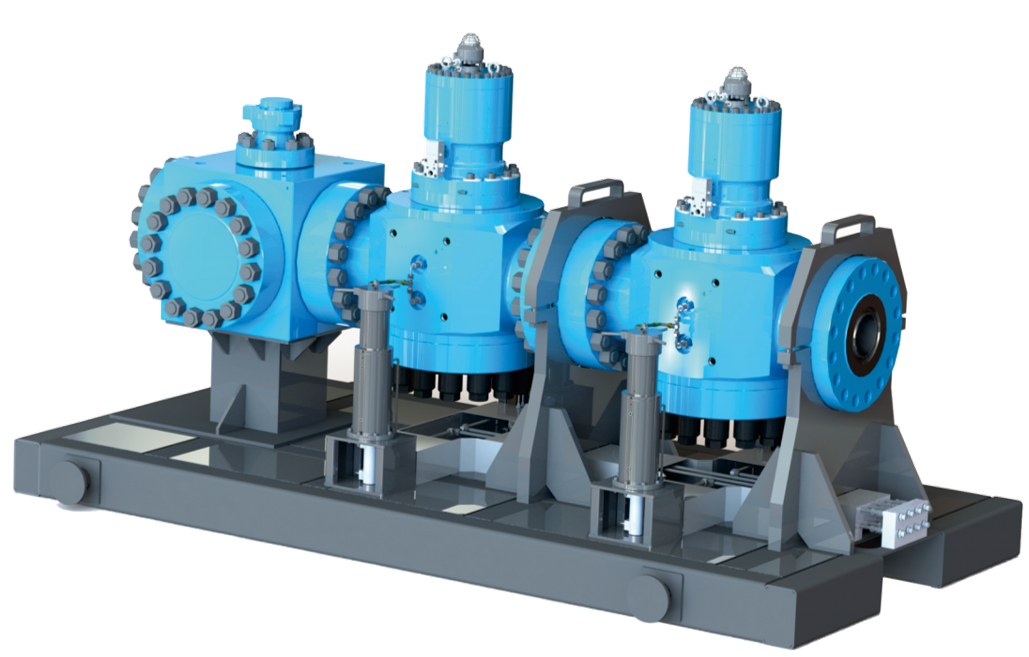

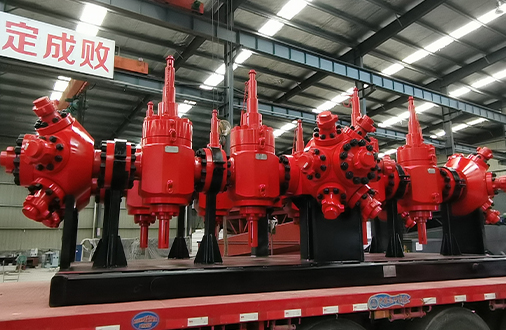

       管汇撬是一种高低压管汇部件组合设备,一般用于压裂施工,将多台压裂设备连接到一起,汇集每一台压裂设备的流体,集中泵送至井口,以实现大排量,高压力压裂作业。通常,高压系统和低压系统用集申在一个撬装模诀上,以实现整体安装和运输,快捷地将井场规范化布局。
        SLETPETRO可提供3"-7 1/16" 不同通径的高低压管汇撬,接口数量可以6-24口的多元化、定制化设计。广泛应用于页岩气、页岩油和大排量压裂施工。

产品特点

-尺寸范围从3"-7 1/16"(65mm-180mm)通径均可以实现。
-普通由壬式一般用于常规油井,气井,排量一般小于12m³/min。

-法兰式一般用于页岩气、页岩油压裂,排量12-20m³/min。
-压力等级105Mpa和140Mpa。
-接口数量:由壬式一般最多12口,法兰式一般可以实现多撬装组合至24口
